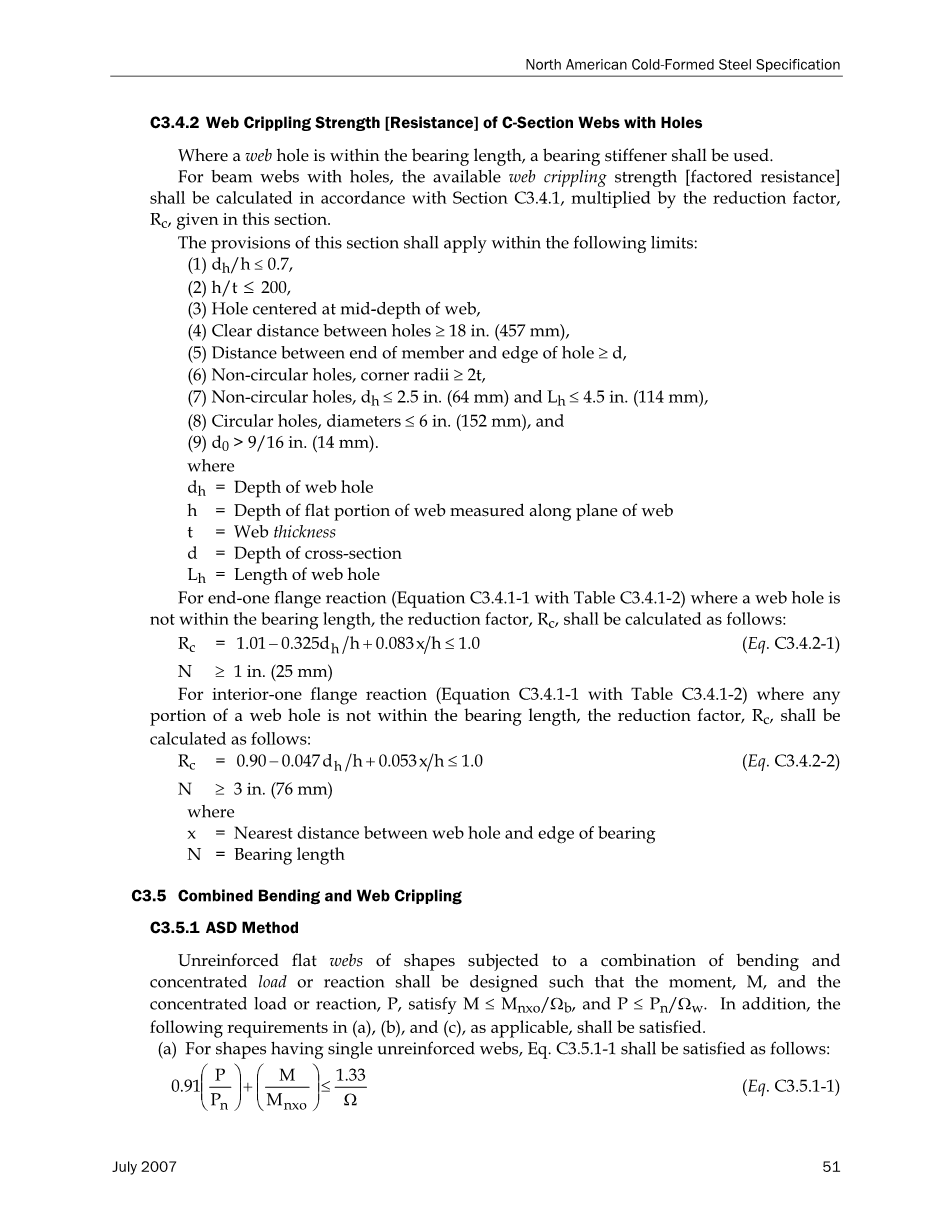

C3.4.2 带有孔的C型网的网络断裂强度[耐久度]

如果网孔在轴承长度内,则应使用轴承加强件。

对于具有孔的梁腹板,可用的腹板强度[耐磨性]应按照第C3.4.1节计算,乘以折减系R c,R c,在本节中给出。

本条的规定适用于以下限制:

(1)d h /hle;0.7,

(2)h /tle;200,

(3)以网的中间深为中心的孔,

(4)孔间距离ge;18英寸(457毫米)

(5)构件端部和孔边缘之间的距离ge;d,

(6)非圆孔,角半径ge;2t,

(7)非圆形孔,d hle;2.5 in。(64 mm),L hle;4.5 in。(114 mm),

(8)圆形孔,直径le;6英寸(152毫米),和

(9)d 0gt; 9/16英寸(14mm)。

式中 d h—网孔深度

h —腹板平面部分的平均深度

t —网页厚度

d —横截面深度

L h—网孔长度

对于网孔,若最终的法兰反应(方程C3.4.1-1,表C3.4.1-2)不在轴承长度内,折减系数R c应计算如下:

Nge;1 in.(25mm)

对于内部法兰反应(方程C3.4.1-1与表C3.4.1-2),若其中任何网孔不在轴承长度内,折减系数R c应为计算如下:

Nge;3 in.(76毫米)

式中 X —网孔和轴承边缘之间的最近距离

N —轴承长度

C3.5组合弯曲和网状破裂

C3.5.1 ASD法

未加固的扁平腹板经受弯曲和组合的形状集中负荷或反应应设计成使M,和集中负荷或反应P满足Mle;Mnxo /Omega;b,Ple;Pn /Omega;w。另外,还应满足以下(a),(b)和(c)。

(a)对于具有单个未增强形式, 等式C3.5.1-1应满足如下:

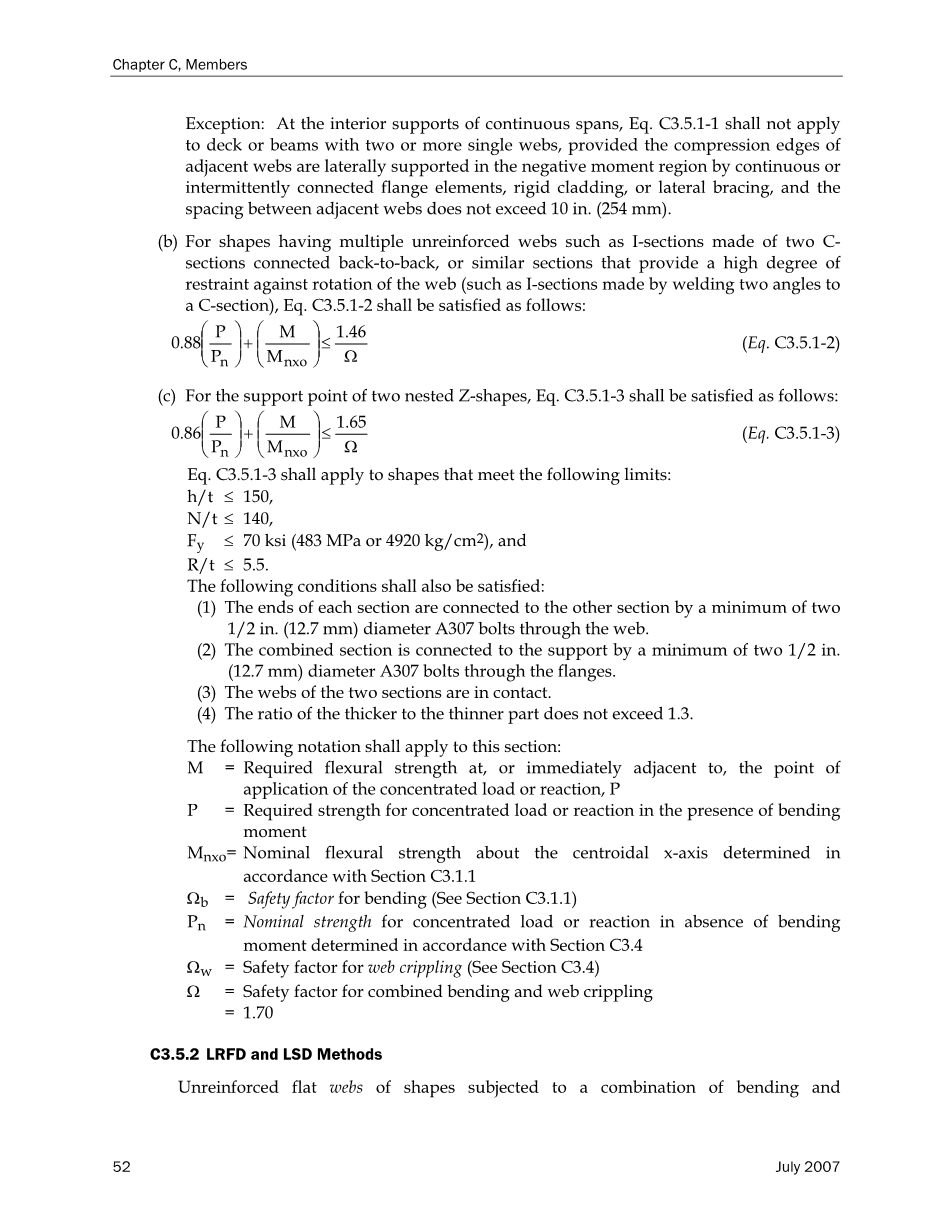

注意:在连续跨度的内部支撑下, C3.5.1-1不适用到具有两个或更多个单个腹板的甲板或梁,提供压缩边缘相邻的腹板通过连续或横向支撑在负矩区域中间歇连接的法兰元件,刚性包裹或横向支撑,以及相邻腹板之间的间距不超过10英寸(254毫米)。

(b)对于具有多个未增强形式,例如由两个C-部分连接背靠背,或类似部分提供高度的限制卷筒式的旋转(例如通过焊接两个角度制成的I型部件一个C部分),等式C3.5.1-2应满足如下:

(c)对于两个嵌套Z形的支持点,等式C3.5.1-3应满足如下:

等式C3.5.1-3适用于满足以下条件:

h /tle;150,

N /tle;140,

F yle;70ksi(483MPa或4920kg / cm 2),

R /tle;5.5

还应满足以下条件:

(1)每个部分的末端至少两个连接到另一部分直径为12英寸(12.7毫米)的A307螺栓穿过网。

(2)组合部分连接至支架至少两个1/2 in.(12.7 mm)直径的A307螺栓穿过法兰。

(3)两部分的腹板接触。

(4)较厚部与较薄部的比例不超过1.3。

本节有关符号定义:

M 表示所需的弯曲强度

应用集中负荷反应,P表示在弯曲存在下集中载荷或反应所需的强度

时刻M nxo 表示关于质心x轴的标称抗弯强度

Omega;b =弯曲的安全系数(见C3.1.1节)

P n =集中负荷或没有弯曲时反应的标称强度

Omega;w =网络瘫痪的安全系数(见C3.4节)

Omega;=组合弯曲和腹板瘫痪的安全系数= 1.70

C3.5.2 LRFD和LSD法

经受弯曲和集中负荷或反应的组合的未加强的扁平腹板应设计成使得,M和集中负荷或反应,P满足Mle;phi;b M nxo和Ple;phi;w P n。另外,还应满足以下(a),(b)和(c)。

(a)对于具有单个未增强纤维网的形状,等式C3.5.2-1应满足如下:

式中: Phi;=0.90(LRFD)=0.75(LSD)

注意:在连续跨度的内部支撑下, C3.5.2-1不适用到具有两个或更多个单个腹板的甲板或梁,提供压缩边缘相邻的腹板通过连续或横向支撑在负矩区域中间歇连接的法兰元件,刚性包层或横向支撑,以及相邻腹板之间的间距不超过10英寸(254毫米)。

(b)对于具有多个未增强纤维网的形状,例如由两个C-部分连接背靠背,或类似部分提供高度的限制卷筒纸的旋转(例如通过焊接两个角度制成的I型部件一个C部分),等式 C3.5.2-2应满足如下:

式中:Phi;=0.90(LRFD)=0.75(LSD)

(c)对于两个嵌套Z形的支持点,等式C3.5.2-3应满足如下:

式中:

Phi;=0.90(LRFD)=0.80(LSD)

等式C3.5.2-3适用于满足以下条件:

h/t le; 150,

N/t le; 140,

F y le; 70 ksi (483 MPa 或 4920 kg/cm 2 )

R/t le; 5.5。

还应满足以下条件:

(1)每个部分的末端至少两个连接到另一部分直径为12英寸(12.7毫米)的A307螺栓穿过网。

(2)组合部分连接至支架至少两个1/2 in.(12.7 mm)直径的A307螺栓穿过法兰。

(3)两部分的腹板接触。

(4)较厚部位与较薄部位的比例不超过1.3。

本节有关符号定义:

M 表示所需的弯曲强度

P表示在弯曲存在下集中载荷或反应所需的强度= M u (LRFD)= M f (LSD)

phi;b 表示弯曲阻力系数(见C3.1.1节)

M nxo 表示关于质心x轴的标称抗弯强度[力矩阻力],按照第C3.1.1节确定

phi;w =卷筒纸残片的阻力系数(见第C3.4节)

P n =集中负荷或不存在反应时的公称强度[电阻],弯矩按照C3.4节确定

C3.6组合弯曲和扭转载荷

对于经受弯曲和扭转的横向无约束弯曲构件加载,可用的抗弯强度[因素力矩阻力]按照计算第C3.1.1(a)节应减少乘以减损因子R.如等式C3.6-1中所规定的,减损因子R应等于该比值由于弯曲而产生的正常应力除以两个弯曲之外的组合应力并且在横截面上的最大组合应力点处的扭转翘曲。

应力应根据扭转应力的全截面特性进行计算弯曲应力的有效截面性能。 对于具有边缘加强的C形截面如果最大组合压应力发生在腹板的连接点处,则R允许增加15%,但R不得大于1.0。

注意:本节的规定不适用于D6.1.1节的规定和D6.1.2。

C3.7加强筋

C3.7.1轴承加强筋

在集中载荷或反应点处附着在梁腹板上的轴承加强筋应设计为压缩构件。 集中负荷或反应应为直接施加到加强筋中,或者每个加强筋应准确地安装在平面上凸缘的一部分,以向加强件的端部提供直接承载。手段应根据加强筋和腹板之间的剪切传递对于集中载荷或反应,标称强度[阻力] P n应为是本节(a)和(b)计算的较小值。 安全系数和电阻

本节规定的因素应按照A4,A5或A6部分适用的设计方法确定容许强度或设计强度[耐压性]。

c = 2.00 ( ASD )

phi; c = 0.85 ( LRFD )= 0.80(LSD)

  1. P n = F wy A c
  2. P n =公称轴向强度[电阻]按照第C 4.1(a),用A e代替A b

其中

F wy =梁腹板的F y值较小,或加强筋部分的F ys

A c = 18t 2 A s,用于在内部支撑下或下方的轴承加强件(等式C3.7.1-2)

p= 10t 2 A s,用于支撑端部的轴承加强件(公式C3.7.1-3)

t =梁网的基体钢厚度

A s =轴承加强筋的横截面积

A b = b 1 t A s,用于在内部支撑下或下方的轴承加强件(等式C3.7.1-4)

= b 2 t A s,用于支撑端部的轴承加强件

b1=25t[0.0024(Lst/t) 0.72]le;25t

b2=12t[0.0044(Lst/t) 0.83]le;12t ,L st =轴承加强筋的长度

轴承加强筋的加强和非加强元件的重量比不超过1.28和0.42,其中F ys是屈服应力,t s是钢筋的厚度。

C3.7.2 C型弯曲构件中的轴承加强筋

对于具有轴承加强件的C型弯曲构件的双凸缘加载不符合第C3.7.1节的要求,额定强度[阻力] P n应为按照公式C3.7.2-1。 这个安全系数和阻力因素应使用截面来确定容许强度或设计强度[耐磨性],按照A4,A5或A6中的适用设计方法。

P n = 0.7(P wc A e F y)ge;Pwc(式C3.7.2-1)

Omega;= 1.70(ASD)

phi;= 0.90(LRFD)= 0.80(LSD)

其中P wc = C型弯曲构件的公称网幅屈服强度[阻力]按照公式 C3.4.1-1用于在结尾或内部位置的单个构件。

A e =承受均匀压应力的轴承加强筋的有效面积,在屈服应力下计算

F y =轴承钢筋的屈服应力

式C3.7.2-1应适用于以下条件:

(1)需要加强筋的全部轴承。若轴承宽度窄于加强件,使得加强件法兰不受支撑,P n减小50%。

(2)加强筋的最小腹板深度为3-1/2in(89mm),最小基钢厚度0.0329in(0.84mm)。

(3)加强件通过至少三个紧固件连接到弯曲构件腹板上(螺丝或螺栓)。

(4)从弯曲构件法兰到第一紧固件的距离也不小比d / 8,其中d是弯曲构件的总体深度。

(5)加强件的长度不小于弯曲构件的深度减去3/8in(9mm)。

(6)轴承宽度不小于1/2in(38mm)。

C3.7.3剪切加强筋

在需要剪切加强筋的地方,间距应基于标称剪力第C3.2节允许的强度[阻力],V n,a / 不得超过[260 /(h / t)] 2或3.0。一对连接的剪切加强筋的实际转动惯量I s,或单个剪切加强筋相对于网的平面中的轴线应具有最小值按照公式C3.7.3-1计算的值如下:

I smin = 5ht 3 [h / a-0.7(a / h)]ge;(h / 50)4(式C3.7.3-1)

式中 h和t按照b1.2节中定义的值

a =剪切加强筋之间的距离

剪切加强筋的总面积不得小于:

式中

Y =钢筋加强筋应力屈服/钢筋网压力产量

成对配置的扶强材的D = 1.0;对于单角加强筋,D=1.8;对于单板加强筋,D= 2.4。

C3.7.4非确定性加固构件

具有非确定性加强筋的构件的可用强度[耐磨性],按照第C3.7.1节,C3.7.2或C3.7.3节的要求,如冲压加固件,应按照第F章的测试或合理的工程分析确定,与A1.2(b)节吻合。

C4 Concentrically Loaded Compression Members

可用的轴向强度[因子压缩阻力]应该越小值根据C4.1,C4.2,D1.2,D6.1.3
