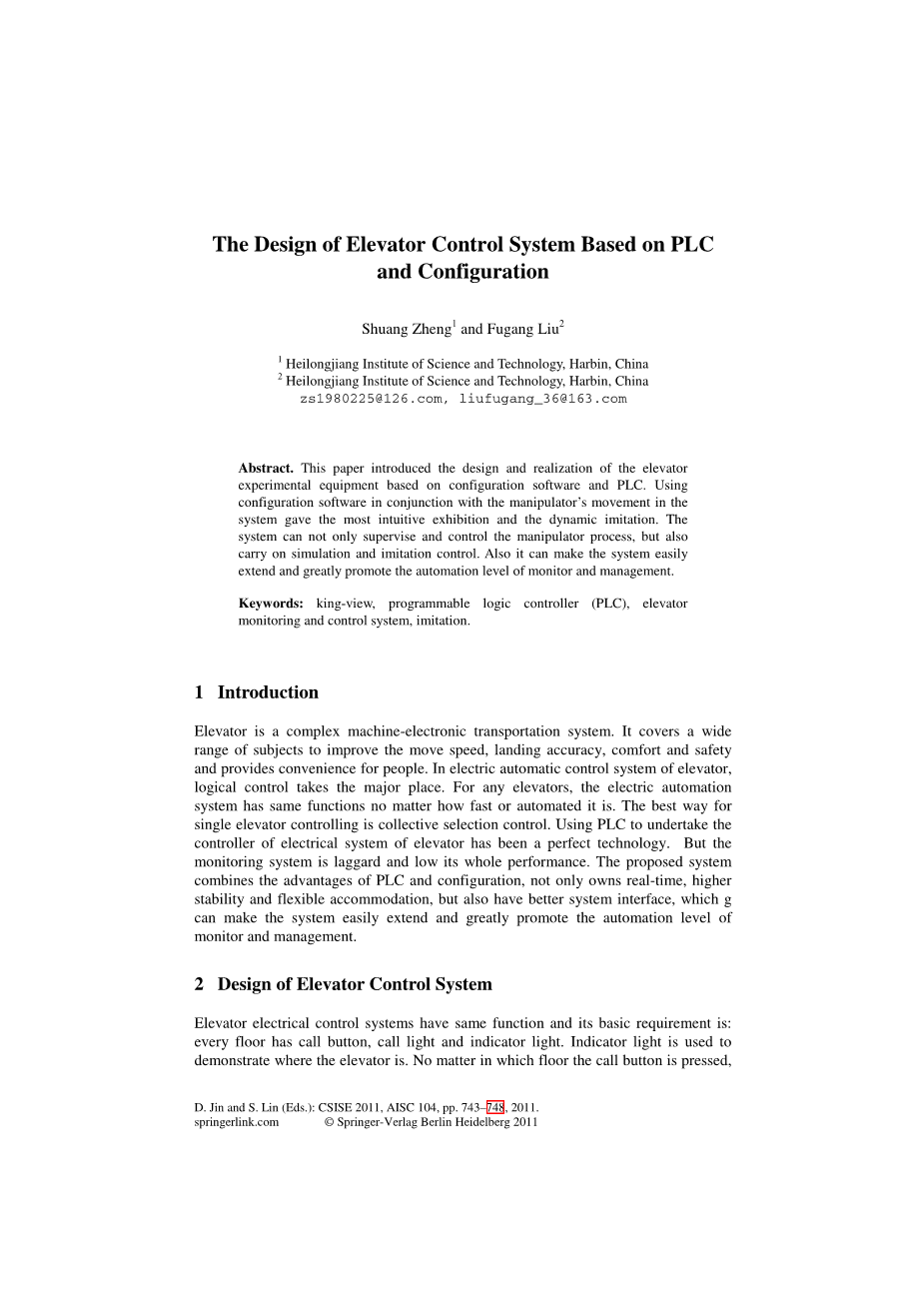

基于PLC和组态的电梯控制系统设计

郑爽 刘富刚

黑龙江科技学院 黑龙江科技学院 哈尔滨 中国

zs1980225@126.com liufugang_36@163.com

摘要：这篇文章介绍了基于组态软件和PLC的电梯实验装置的设计与实现。使用组态软件，结合机械手在系统中的运动，给出了最直观的展示和动态模仿。该系统不仅可以对机械手过程进行监视和控制，还可以进行仿真和仿真控制。也使得系统易于扩展，大大提高了监控管理的自动化水平。

关键词：组态王，可编程逻辑控制器（PLC）,电梯监控系统，仿真

1. 引言

电梯是一个复杂的机械电子交通系统。它涵盖了广泛的学科，以提高运行速度，过渡精度，舒适性和安全性，并为人们提供方便。在电梯电气自动控制系统中，逻辑控制占主要地位。对于任何电梯，电气自动化系统具有相同的功能，无论它的控制速度与自动化程度。单电梯控制的最佳方式是集体选择控制。采用PLC作为电梯电气系统控制器已经是一项完善的技术。但监控系统落后以致拉低其整体性能。本文推荐的系统结合了PLC和组态的优点，不仅具有实时性、更高的稳定性和更灵活的适应性，而且具有较好的系统交互，使系统易于扩展，极大地提高了监控管理的自动化水平。

1. 电梯控制系统设计

电梯电气控制系统具有相同的功能，其基本要求是：每层都有呼叫按钮、呼叫灯和指示灯。指示灯用于显示电梯在第几层。无论在哪个楼层按下呼叫按钮，然后呼叫灯就会亮起来，它代表电梯将前往呼叫楼层。在呼叫收到响应之前，呼叫灯不会熄灭。电梯的指令由上下按钮组成；电梯门是否打开取决于门指示灯。当有独特的需求，电梯将直接到那一层并等待进入。如果同时出现多个电梯呼叫，它将依次响应每个请求，并为每次等待进入延时5秒。根据这些要求，系统的I/O分配由表格1说明。主要编程展示于图1.

表格1.I/O分配

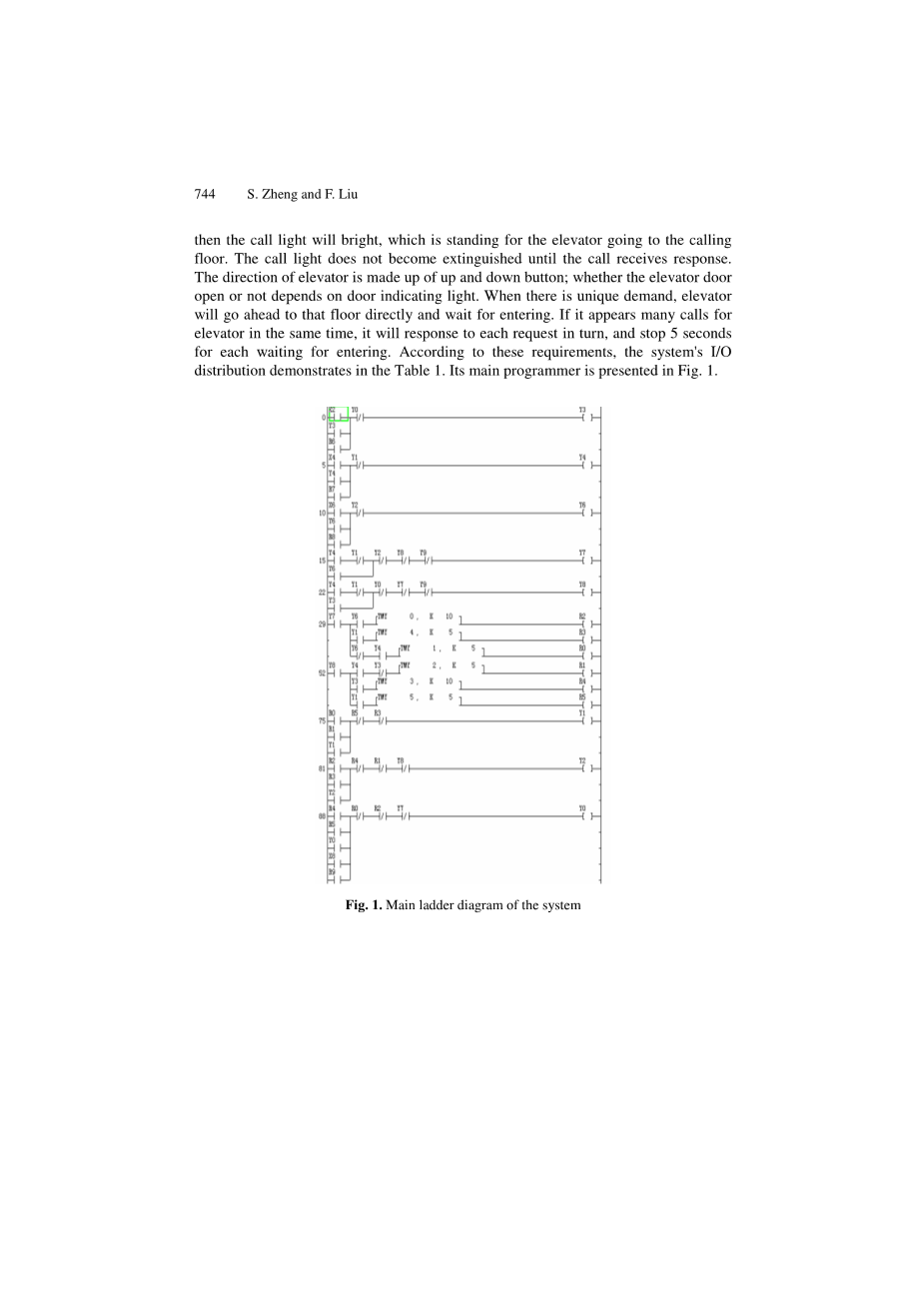

图1.系统主梯形图

1. 基于组态的PLC电梯控制系统

组态又称上位机管理软件，广泛应用于工业领域。它提供了灵活的组态工具，良好的人机界面，有能力完成各种工业任务，如管理控制，数据采集，连续控制和统计过程控制。

组态王是最好的组态软件代表。它能通过现场数据采集，动画显示，报警处理，实时曲线，历史数据刻画，表格输出等方法，为用户提供PLC控制系统的情况。客户可以自由组合文字，灯光，开关按键，各种活动形态，数字数据输入，异常报警，平静演示等，可随时监控或处理多功能展示的变化过程[3]。该软件可以很容易地操作。在监控系统中，可以充分利用计算机和PLC，弥补其缺点，在生产中得到广泛应用。

1. 组态工程的实现

4.1、新建项目，设置组态通信

首先，在组态王工程管理器中建立一个新项目。为了实现双边控制，应该在组态软件和PLC之间建立通信。本系统采用RS-232串行通信。需要注意的是，组态王的设置必须与PLC一致，以确保正确的通信。

4.2、设置仿真系统界面

在组态软件中，建立“电梯操作系统”窗口并设置属性。利用绘图工具设计电梯运行系统的各个方面，选择系统控制工具对每层楼的按钮、灯光等进行设计，并利用Word标签演示每层楼。为了使系统易于理解，我们在界面右侧构建了模拟电梯操作图。图2显示的是操作系统。

图2.系统仿真界面

4.3、定义数据变量

数据库作为上位机与下位机的通信桥，是组态王的核心。当我们操作组态王软件时，动画会在屏幕上显示工程情况，操作员的指令必须同时发送到现场。

4.4、设置动画链接

组态王所作的场景仍在。动画通过改变数据库变量得到。设置动画的连接是建立像素与数据库变量之间的关系。因此，诸如电梯呼叫按钮、电梯门操作灯等实际数据的变化，会导致数据库变量的变化，使图像的像素移动。为增强工程的灵活性，例如实现电梯上下动画、电梯门左右按钮等，用户应借助可编程语言。部分程序如下：

if (\local stationfist floor calling light==1amp;amp;\local stationdown light= =1amp;amp;\local stationdirection light 2 = =1)

{\local stationelevator 2→1\local stationelevator 2→1 28;}

if(\local stationsecond floor calling light= =1amp;amp;\local stationdown light= =1)

{\local stationelevator 3→2=\local stationelevator 3→2 24;}

If(\local stationfirst floor calling light==1amp;amp;local stationdown light= =1amp;amp;\local stationdirection light 2= =0)

{\local stationelevator 3→1=\local stationelevator 3→1 25;}

if(\local stationup light= =0)

{\local stationelevator 1→2=0;

\local stationelevator 1→3=0;}

if(\local stationdown light= =0)

{\local stationelevator 3→2=0;

\local stationelevator 3→1=0;}

if(\local stationdirection light 1= =1)

{\local stationelevator 2→3=0;}

if(\local stationdirection light 3= =1)

{\local stationelevator 2→1=0;}

if(\local stationfirst floor open door light= =1)

{\local stationfirst floor of left light=\local stationfirst floor of left light 10;

\local stationfirst floor of left light=\local stationfirst floor of left light 10 ;}

if (\local stationfirst floor open door light==1)

{\local stationfirst floor of left light=\local stationfirst floor of left light10;

\local stationfirst floor of right light=\local stationfirst floor of right light10 ;}

1. 总结

基于PLC和组态王软件，电梯控制系统运行良好，稳定，具有友好的屏幕。与传统的控制系统相比，它在一定程度上提高了效率，提高了自动化水平。该设计对其他监测系统有一定的借鉴意义。
